我们观察蒸压加气混凝土砌块和板材上具有密集的气孔，这些气孔使加气块或板材具有了保温隔热，轻质隔音的作用，那这些密集气泡是如何形成的呢？这就要从蒸压加气混凝土的生产工艺讲起了。

蒸压加气混凝土板材

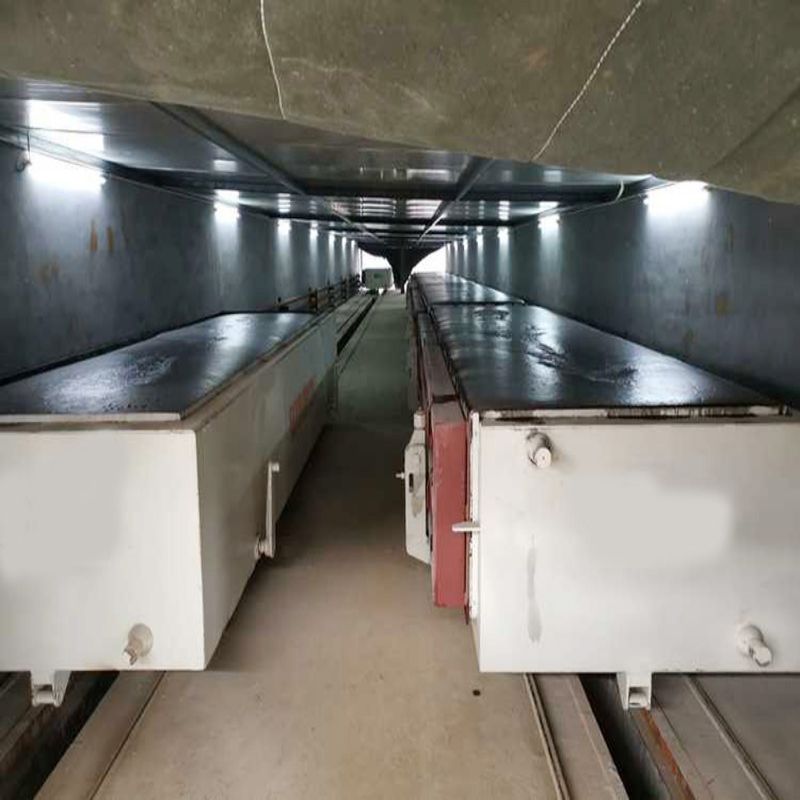

    在加气混凝土料浆中，我们通过加入一定比例的铝粉在跟水的化学反应中，会形成氢气。

由于氢气的溶解度不大，所以能较快的到达饱和状态。当达到一定的过饱和度时，铝粉颗粒表面（外面）形成一个或很多个气泡，由于氢气的逐渐增多积聚，气泡内压力逐渐加大，当内压力克服上层料桨对它的重力和料桨的柳限剪应力以后，气泡长大推动料桨向上扩展膨胀，气泡长大后内压力降低，膨胀新逐渐停止。但由于氢气的不断补充，内压力再次加大，气泡进一步长大，料桨在进行一次膨胀，因此，铝粉与水反应所产生的氢气与料桨膨胀是一个动态平衡状态。料桨膨胀的动力是气泡的内压力，料桨膨胀的阻力是上层料桨的重力和料桨极限剪应力的并存所在。

铝粉发气初期，铝粉与水作用不断生成放出氢气，内压力不断进行补充，这时料桨还处于牛顿液体状态。没有极限剪应力，所以料桨马上膨胀。通过石灰，水泥的不断水化，料桨的骨架结构开始慢慢形成，极跟剪应力不断加大。铝粉与水的反应仍不断地进行，只要气泡内压力继续大于上层料桨的重力和极限剪应力，膨胀才会逐步缓慢下来。

     如果铝粉反应结来，气泡内不再继续增加内压力了，或者内压力不足以克服上层料桨的重力和料桨的极限剪应力了，膨胀过程就开始停止了。

如果蒸压加气混凝土砌块发气膨胀不（畅）好这就要发生我们平常所常见的几种情况。

一，料桨发不起来现象。

二、发气过快，造成模体塌模现象。

三、坯体憋气现象。

四、坯体竖裂现象以及大气孔等等。
